Thi công màng chống thấm HDPE theo tiêu chuẩn quốc gia TCVN áp dụng cho tất cả các dự án tại Việt Nam

5.1 Công tác chuẩn bị trước khi Thi công màng chống thấm HDPE

5.1.1 Yêu cầu về vật liệu

Các cuộn màng chống thấm HDPE trước khi chuyển đến công trường phải có đầy đủ các hồ sơ kỹ thuật sau:
– Bản khai ngày sản xuất;
– Các chứng chỉ xác nhận rằng: Tất cả các cuộn màng chống thấm được cung cấp chỉ bởi một nhà cung cấp;
– Bản xác nhận không sử dụng polymer tái chế trong nhựa nền;
– Các chứng chỉ kiểm soát chất lượng phát hành bởi nhà sản xuất;
– Các báo cáo thí nghiệm của nhà sản xuất;
– Các kết quả thí nghiệm của các phòng thí nghiệm hợp chuẩn (làm tài liệu so sánh với báo cáo thí nghiệm của nhà sản xuất) và các chứng chỉ xác nhận màng chống thấm đạt yêu cầu sản phẩm;
– Bản hướng dẫn vận chuyển, giao hàng, bảo quản, bốc dỡ màng chống thấm;
– Bản hướng dẫn lắp đặt màng chống thấm;
– Lưu mẫu để rà xét.

5.1.2 Yêu cầu kỹ thuật trong công tác vận chuyển, bốc dỡ, bảo quản màng chống thấm tại công trường:

– Phải sử dụng các phương tiện chuyên dụng để vận chuyển màng chống thấm từ kho trữ, nơi sản xuất đến công trường nhằm tránh các hư hại do tác động cơ học và thời tiết.
– Tại công trường phải sử dụng các thiết bị phù hợp để di chuyển các cuộn màng chống thấm từ nơi tập kết đến vị trí lắp đặt bảo đảm không làm hư hại mặt bằng, không làm thủng rách các cuộn màng chống thấm. Không cho phép kéo lê các cuộn màng chống thấm trên mặt đất mà phải dùng con lăn.
– Các thiết bị bốc dỡ không được phép sử dụng cáp thép mà phải dùng cáp mềm dạng băng vải.
– Nơi tập kết các cuộn màng chống thấm tại công trường phải được lựa chọn kỹ lưỡng và che phủ tránh mưa, nắng, tránh xa khu vực có nguy cơ cháy nổ, kho chứa dầu, mỡ, bụi bẩn, bùn nước… và thuận tiện cho việc chuyên chở tới vị trí lắp đặt.
– Không chồng các cuộn màng chống thấm quá 3 tầng.

5.1.3 Yêu cầu kỹ thuật đối với các thiết bị thi công, các thiết bị phục vụ cho công tác nghiệm thu tại hiện trường:

5.1.3.1 Các sơ đồ hàn nối:

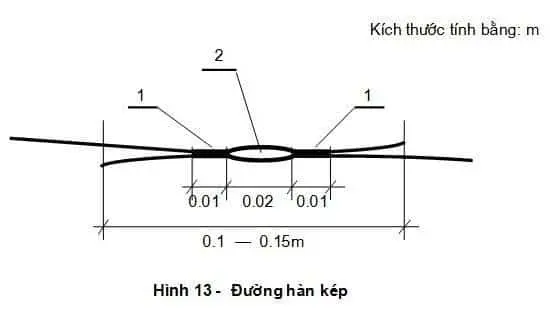

Đường Hàn Kép

a) Đường hàn kép
CHÚ DẪN:
1 – đường hàn;
2 – kênh khí;
0.1m đến 0.15m là khoảng cách chồng mí.
b. Đường hàn đùn

Đường Hàn Đùn

CHÚ DẪN:
1 – đường hàn đùn;
2 – tấm màng phía trên;
3 – tấm màng phía dưới;
0.075m đến 0.1m là khoảng cách chồng mí
5.1.3.2 Yêu cầu đối với các thiết bị thi công

Các thiết bị thi công bao gồm: Máy hàn kép, máy hàn đùn, máy thổi khí nóng, máy mài và các thiết bị, dụng cụ phụ trợ… tất cả các loại máy này phải được kiểm định và dán tem chất lượng của các cơ quan chức năng.
– Máy hàn kép (hay còn gọi là máy hàn nêm nóng) phải có đồng hồ đo và khống chế nhiệt độ hàn, áp lực nén và tốc độ hàn. Đường hàn phải bảo đảm kênh khí thông suốt giúp cho việc nghiệm thu bằng thí nghiệm áp lực khí được dễ dàng. Mặt cắt ngang đường hàn kép trình bày ở hình 13.
– Máy hàn đùn phải có đồng hồ đo và khống chế nhiệt độ tại đầu đùn. Mặt cắt ngang đường hàn đùn trình bày ở hình 14.
– Đơn vị thi công phải có đủ máy dự phòng và phụ tùng thay thế để bảo đảm tính liên tục trong quá trình thi công nhằm đáp ứng được kế hoạch và tiến độ trong quá trình thi công.

5.1.3.3 Các thiết bị phục vụ Thi công màng chống thấm HDPE

Các thiết bị phục vụ thi công: bao gồm hệ thống chiếu sáng, các thiết bị nâng, di chuyển, rải màng, máy phát điện… không được phép sử dụng bánh xích mà phải thay bằng bánh lốp cao su. Các thiết bị này phải được trang bị các phương tiện phòng chữa cháy và có biện pháp phòng ngừa dầu mỡ rò rỉ lên bề mặt màng chống thấm.

5.1.3.4 Các dụng cụ, vật tư cần phải có trong quá trình thi công:

Bao gồm: Cọc tre hoặc gỗ, bao tải cát, thang dây, thước đo, dao kéo, vật mẫu để đánh dấu khoảng cách chồng mí, bút sơn trắng (thường dùng bút xoá), các dụng cụ để kéo như puller, kìm, dây thừng, các dụng cụ để vệ sinh bề mặt màng chống thấm: vải mềm, miếng xốp…

5.1.3.5 Các thiết bị thí nghiệm hiện trường:

Bao gồm:
– Máy kéo xách tay để kiểm tra chất lượng mối hàn thử từ đó lựa chọn các thông số kỹ thuậtcho các máy hàn đối với từng ca làm việc gồm: nhiệt độ hàn, áp lực nén và tốc độ hàn. Yêu cầu kỹ thuật của máy kéo xách tay:lực kéo tối thiểu là 1200 N và đường hành trình của ngàm kẹp di động≥ 50cm.
– Thiết bị thí nghiệm chân không, thiết bị thí nghiệm áp lực khí, thiết bị thí nghiệm tia lửa điện phục vụ cho quá trình nghiệm thu tại hiện trường phải được kiểm định và dán tem chất lượng của các cơ quan chức năng.
– Khuôn cắt mẫu.

5.2 Các bước trong quá trình Thi công màng chống thấm HDPE

5.2.1 Công tác nghiệm thu bề mặt trước khi rải màng

Bao gồm nghiệm thu bề mặt và rãnh neo:
a) Bề mặt trước khi rải màng phải đạt các yêu cầu kỹ thuật sau:
– Phẳng, nhẵn, chắc (đầm, nén, lu, lèn đúng yêu cầu kỹ thuật) và không đọng nước.
– Phải dọn sạch cành, rễ cây, đá, gạch vụn và các hạt, mẩu, miếng vật liệu khác có nguy cơ gây hại cho màng chống thấm.
– Tại các vị trí thay đổi độ cao phải bo tròn tối thiểu đến bán kính 0.154m.
b) Rãnh neo:
– Ngoại trừ trường hợp đặc biệt theo yêu cầu thiết kế, hình dạng và kích thước rãnh neo phải thi công như hình 15.
– Mép của rãnh neo tiếp xúc với màng chống thấm phải được bo tròn để tránh làm rách màng khi bị kéo căng.
– Lắp đặt màng chống thấm đến đâu phải đổ đất vào rãnh neo đến đó để tránh phải bắc cầu qua rãnh neo.

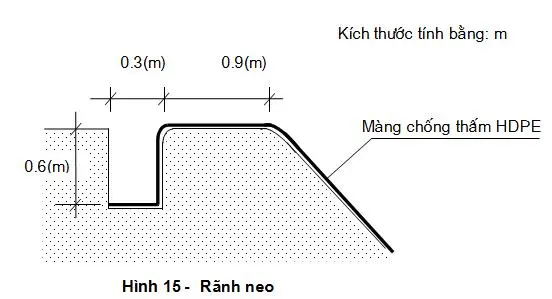

Rãnh neo

5.2.2 Các bước chuẩn bị các tấm màng (panel) trước khi Thi công màng chống thấm HDPE

– Chọn một khoảng đất phẳng, nhẵn, đủ rộng (có thể mở được 40m đến 50m theo chiều dài cuộn màng chống thấm) gần vị trí lắp đặt để tập kết các cuộn màng chống thấm và làm nơi chế tạo các tấm panel lắp đặt.

– Từ hiện trường chọn vị trí lắp đặt tấm màng đầu tiên (ký hiệu P1) và xác định hướng lắp đặt các tấm tiếp theo (P2, P3,….), thường chọn hướng xuôi theo chiều gió hoặc theo chiều kim đồng hồ.

– Dùng thước dây đo và ghi khoảng cách giữa các điểm giới hạn của từng tấm. Tại các điểm giới hạn phải chôn cột mốc hoặc cắm cọc tiêu ghi rõ vị trí từng tấm.

– Vẽ sơ đồ lắp đặt trên nhật ký thi công bao gồm thứ tự lắp đặt, vị trí và kích thước từng tấm (đánh theo thứ tự P1, P2, P3,…).

– Số liệu đo đạc từ hiện trường được chuyển về nơi tập kết và chế tạo các tấm panel. Tại đây một nhóm công nhân mở các cuộn màng chống thấm nguyên vẹn ra, tiến hành đo, cắt thành các panel tương ứng. Sau khi chế tạo xong, Các panel này được cuộn, buộc lại và dùng bút sơn trắng (bút xoá) để ghi các dữ liệu trực tiếp lên bề mặt từng cuộn. Thí dụ: “Tấm P1 – Dài x rộng: 45 x7(m) – Vị trí lắp đặt: K1”. Các panel này được xếp theo thứ tự lắp đặt, thành từng đống nhỏ tương đương với khối lượng mỗi lần chở của xe chuyên dụng trong khi chờ vận chuyển tới vị trí lắp đặt ngoài công trường.

5.2.3 Lắp đặt (trải màng)

a) Nguyên tắc chung:

– Trải màng trên mái dốc:

Chiều dọc của các tấm panel phải trải song song với hướng mái dốc, tức là các đường hàn nối giữa các tấm với nhau cũng song song với hướng mái dốc. Độ dài mỗi tấm panel phải cách chân khay ít nhất là 2m. Xem hình 16

Trải màng tại các góc

– Trải màng trên mặt phẳng:

Theo hướng bất kỳ, song phải tính toán sao cho tổng độ dài các đường hàn nối là ngắn nhất.

– Tại các góc: Trải màng theo hình 16

CHÚ DẪN:

a – rãnh neo;

b – đường chân khay

b) Khoảng cách chồng mí:

Sản phẩm xuất xưởng của một số hãng sản xuất màng chống thấm HDPE có đánh dấu sẵn khoảng cách chồng mí bằng vạch màu trắng, rất thuận tiện cho người lắp đặt. Đối với những sản phẩm không được đánh dấu sẵn khoảng cách chồng mí thì dùng vật mẫu để đánh dấu. Khoảng cách chồng mí giữa các tấm màng phụ thuộc vào yêu cầu của từng loại máy hàn, thường từ 100mm đến 150mm. Ví dụ: máy hàn Demtech do Mỹ sản xuất yêu cầu khoảng cách chồng mí từ 100mm đến 120mm.

c) Nội dung mẫu báo cáo lắp đặt hàng ngày

Tên dự án:……………………………….Phụ trách công trường:………………………………………………

Vị trí lắp đặt:…………………………….Dạng vật liệu:HDPENhẵn:………..Nhám:…………

Phụ trách lắp đặt:…………………….. Chiều dày màng :………………………………………………..

Thời gian:……..giờ,ngày………..tháng………..năm……………

5.2.4 Các yêu cầu kỹ thuật khi hàn nối

5.2.4.1 Hàn thử:

a) Đối với máy hàn kép:

– Ngay tại công trường cắt 2 tấm dài 5m, rộng 0,3m vệ sinh sạch sẽ. Chọn các thông số cho máy hàn gồm: nhiệt độ, tốc độ và áp lực nén. Khởi động và chờ cho máy ổn định tiến hành hàn 2 tấm đã được chuẩn bị sẵn với nhau, ta được mẫu hàn thử. Sau khi mẫu nguội loại bỏ hai đầu mẫu, dùng khuôn hoặc các dụng cụ đo cắt (Thước, êke, dao kéo) chế tạo 10 mẫu thử mỗi mẫu có kích thước: rộng 0.025m dài 0.15m.

– Lấy 5 mẫu thử độ bền kháng kéo và 5 mẫu thử độ bền kháng bóc trên máy kéo xách tay ngay tại công trường.

-Đem giá trị trung bình của mỗi dạng thử so sánh với bảng1. Nếu độ bền kháng kéo và độ bền kháng bóc bằng hoặc lớn hơn giá trị cho trong bảng thì xem như mối hàn đạt yêu cầu và lấy các thông số đã chọn(nhiệt độ, tốc độ và áp lực nén) cho các máy hàn của ca hàn hôm đó và các thông số này được duy trì cho đến lần hàn thử tiếp theo. Nếu không đạt thì điều chỉnh lại các thông số cho máy hàn và hàn thử mẫu mới.

b) Đối với máy hàn đùn:

Làm tương tự như máy hàn kép, nhưng độ dài đường hàn là 1m.

c) Tần suất hàn thử:

Tần suất hàn thử ít nhất 2 lần trong ngày: lần1 vào lúc bắt đầu làm việc, lần 2 vào giữa ca, hoặc khi nhiệt độ môi trường thay đổi quá 10oC so với lần hàn thử trước đó.

5.2.4.2 Hàn đại trà:

a) Chỉ dẫn chung
– Tuỳ thuộc vào qui mô công trường mà bố trí số lượng máy hàn. Mỗi máy hàn có ít nhất 3 công nhân phục vụ trong đó có 1 thợ hàn, 1 vệ sinh diện tích hàn và 1 phụ trách điện.
– Cán bộ phụ trách thi công phải lên lịch trình cho từng máy và bàn giao khu vực thi công hết sức cụ thể để tránh bỏ sót đường hàn, đồng thời phải giám sát chặt chẽ các bước trong qui trình hàn nhằm bảo đảm chất lượng các mối hàn.
– Nội dung mẫu báo cáo khối lượng hàn hàng ngày:
Tên dự án:……………………………….Phụ trách công trường:………………………………………………………….
Vị trí lắp đặt:…………………………….Dạng vật liệu:Nhẵn………..Nhám…………
Phụ trách lắp đặt:…………………….. Chiều dày màng :………………………………………………..
b) Các lưu ý trong quá trình lắp đặt:
– Việc bố trí các tấm panel trong một ca làm việc phải phù hợp và không lớn hơn khả năng hàn hay neo giữ trong ca đó.
– Không trải màng trong trường hợp độ ẩm quá cao, có mưa, nước đọng hay gió to.
– Trải màng đến đâu phải chặn bao tải cát đến đó, tránh gió làm bay các tấm màng đi nơi khác hoặc cuộn rối lại thành từng đống.
– Chỉ sử dụng giày đế mềm cho công nhân thi công màng chống thấm.
– Sử dụng các biện pháp giảm thiểu các nếp nhăn nơi tiếp xúc giữa hai tấm màng nhất là trong diện tích chồng mí.
– Không cho phép bất kỳ xe nào chạy trực tiếp trên bề mặt màng chống thấm.
– Các máy móc phục vụ Thi công màng chống thấm HDPE phải có khay hứng dầu, mỡ tránh làm loang lên bề mặt màng chống thấm và không được đặt máy trực tiếp lên bề mặt màng chống thấm mà phải có lớp đệm bằng tấm cao su hay bìa các tông.
– Trong quá trình lắp đặt từ cán bộ phụ trách kỹ thuật, giám sát viên, kỹ sư đến công nhân luôn thanh tra bằng mắt thường trên toàn bề mặt màng chống thấm để phát hiện các khiếm khuyết, đánh dấu các lỗ thủng, rách để sửa chữa.

5.2.5 Qui trình sửa chữa đường hàn lỗi

a) Qui trình vá:
Sử dụng vá các lỗ thủng, rách trong vận chuyển, bốc dỡ, thi công và lấy mẫu kiểm tra.Cách vá xem hình 17.Miếng vá phải trùm qua các mép lỗ thủng ít nhất 100mm. Trước khi hàn phải tạo nhám mặt tiếp xúc giữa miếng vá tấm nền và phải mài vát 45o mép miếng vá.. Tất cả các miếng vá xong phải kiểm tra bằng thí nghiệm hút chân không

Cách hàn và vá lỗ thủng

CHÚ DẪN:
1 – lỗ thủng, vết rách;
2 – Miếng vá;
3 – đường hàn vá.
b) Qui trình phủ:
Áp dụng khi sửa chữa các đường hàn lỗi. Qui trình phủ xem hình 18. Tất cả các đoạn sửa chữa phải kiểm tra bằng thí nghiệm hút chân không.

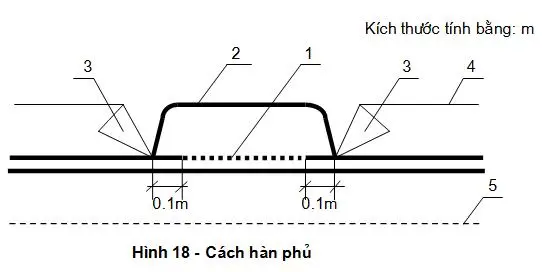

Cách hàn phủ

CHÚ DẪN:
1 – đoạn hàn lỗi (hở);
2 – đường hàn phủ;
3 – phần cắt bỏ;
4 – mép trên của mí chồng;
5 – mép dưới của mí chồng.

5.3 Công tác an toàn và bảo vệ môi trường trong quá trình Thi công màng chống thấm HDPE

5.3.1 Qui định chung Thi công màng chống thấm HDPE

– Trước khi thi công màng chống thấm HDPE phải điều tra, khảo sát kỹ địa hình, địa chất và thuỷ văn địa điểm thi công, dự báo trước các diễn biến thời tiết như mưa, bão, lốc để có biện pháp dự phòng bảo đảm an toàn cho người, xe máy, vật tư, nhiên liệu, các kho chứa vật liệu cũng như tài sản của dân cư sống lân cận.
– Các biện pháp bảo đảm an toàn lao động, bảo vệ sức khoẻ, phòng chống cháy nổ, phòng chống bệnh dịch… phải dựa vào các văn bản pháp qui hiện hành.
– Phải tiến hành điều tra, xác định vị trí các tuyến đường ống ngầm, đường dây điện ngầm, đường cáp quang ngầm… trong phạm vi thi công để có biện pháp bảo đảm an toàn cho các công trình ngầm trong quá trình thi công.
– Phải có biện pháp hạn chế tối đa tác động xấu đến môi trường sinh thái, đặc biệt là vấn đề xử lý phế thải do thi công tạo ra nhằm tránh làm ô nhiễm đất, nguồn nước, nhất là nước ngầm.

5.3.2 Các biện pháp an toàn trong Thi công màng chống thấm HDPE

– Tất cả mọi người tham gia thi công phải bắt buộc dự khoá học an toàn lao động do ban an toàn công trường giảng dạy.
– Tất cả mọi người tham gia thi công phải được trang bị bảo hộ lao động gồm: quần áo, giầy tất, kính mắt, dây an toàn.
– Các đường tạm, cầu tạm phải có bố trí biển báo, hướng dẫn cho người tham gia giao thông.
– Các hố móng, mép taluy, rãnh đặt ống ngầm, dây cáp ngầm phải có hàng rào bao quanh và cắm biển cảnh báo nguy hiểm.
– Các thiết bị máy thi công sử dụng nguồn điện phải trang bị hệ thống an toàn như: ổn áp, bộ tự ngắt Các máy móc sử dụng xăng dầu, khí ga…. phải được trang bị thiết bị phòng chống cháy nổ như bình xịt CO2, cát, nước…..
– Phải có hệ thống chiếu sáng nếu thi công ban đêm.

5.3.3 Bảo vệ môi trường

– Phải có biện pháp phòng ngừa ô nhiễm đất, ô nhiễm nguồn nước, xói lở đất.
– Phải có biện pháp xử lý phế thải, rác thải sinh hoạt, đặc biệt các loại phế thải có lẫn dầu mỡ.
– Phải có biện pháp phòng ngừa ô nhiễm khí thải và tiếng ồn.

5.3.4 Bảo vệ sinh thái

– Trong quá trình thi công nghiêm cấm việc chặt cây bừa bãi, tự tiện săn bắt thú rừng;
– Thực hiện đầy đủ qui định của nhà nước về bảo vệ cây cối quý hiếm, rừng phòng hộ và thú rừng quí hiếm, các quy định đề phòng chống cháy rừng trong mùa khô hanh.

5.3.5 Bảo vệ di sản văn hoá khi Thi công màng chống thấm HDPE

– Trong quá trình thi công phải tuân thủ các qui định của nhà nước về bảo vệ di sản văn hoá, các di tích lịch sử như thành quách, chùa chiền, bia mộ, đài kỷ niệm, miếu thờ, các cổ vật.
