Hướng dẫn thi công vải địa kỹ thuật
Hướng dẫn thi công vải địa kỹ thuật loại vải địa không dệt và vải địa dệt do Hạ Tầng Việt cung cấp nhằm chỉ dẫn và hướng dẫn thi công đúng kỹ thuật theo tiêu chuẩn quốc tế và TCVN. Công tác thi công vải địa đúng kỹ thuật góp phần tạo nên chất lượng của công trình, giảm chi phí phát sinh và thực hiện chuỗi quy trình công việc một cách khoa học, an toàn.

Thi công vải địa kỹ thuật
Báo giá thi công vải địa kỹ thuật
Đơn giá may vải địa kỹ thuật là 2000 VDĐ/m2, đơn giá trải là 2000 VND/m2. Đơn giá thi công vải địa là 4.000 vnd/m2
stt | Hạng mục | Đơn giá đ/m2 |
1 | May vải địa kỹ thuật | 2.000 |
2 | Trải vải địa kỹ thuật | 2.000 |
3 | Thi công vải địa kỹ thuật | 4.000 |
Báo giá của Hạ Tầng Việt cập nhật nguồn https://hatangviet.com/bao-gia-vai-dia-ky-thuat/
Trong khuôn khổ bài viết này, chúng tôi đề cập đến các nội dung sau:
- Hướng dẫn thi công vải địa kỹ thuật
- Hướng dẫn thi công bấc thấm
Tiêu chuẩn thiết kế vải địa kỹ thuật như thế nào.
Các tiêu chuẩn thiết kế với vải địa kĩ thuật
Với những ứng dụng mà vải địa có những chức năng chính là phân cách, tiểu biểu như các loại đường có và không có tầng mặt cấp cao. Với các đê đập cao khi mà các chức năng chính là gia cường và phân cách thì vải địa cần phải có cường độ chịu kéo đủ cao. Thêm nữa, vải phải chịu được ứng suất thi công đồng thời phải bảo đảm tính chất tiêu thoát và lọc ngược tốt.
Các tiêu chuẩn chính cho việc lựa chọn vải trong hướng dẫn thi công vải địa kỹ thuật là:
- Vải có khả năng chống hư hỏng trong thi công và lắp đặt
- Để có khả năng phân cách hiệu quả, vải địa kĩ thuật phải đảm bảo không bị chọc thủng trong quá trình thi công như bị thủng bởi các vật liệu sắc cạnh như sỏi, đá và vật cứng xuyên thủng, hoặc lớp đất đắp không đủ dày trong khi đổ đất.
- Với trường hợp sau, chiều dày thiết kế tối thiểu của lớp đắp cần phải được duy trì trong suốt quá trình thi công. Để ngăn ngừa vải bị chọc thủng trong thi công. Người ta thường tính toán các thông số sau để xác định tính kháng chọc thủng sau:
- Chiều dày lớp đất đắp đầu tiên trên mặt vải, phụ thuộc vào giá trị CBR của đất nền bên dưới lớp vải địa.
- Sự hiện hữu của vật cứng, sỏi, đá trong đất đắp đặc biệt là đối với đất lẫn sạn sỏi.
- Hướng dẫn thi công vải địa kỹ thuật khi lựa chọn loại thiết bị thi công, tải trọng và diện tích tiếp xúc của bánh xe và từ đó gây ra áp lực tác dụng tạo cao trình mặt lớp vải.
- Lực kháng xuyên thủng của vải địa có thể xác định dựa theo điều kiện cân bằng lực:
Fvert=π.dh.hh.P
Trong đó:
- dh = đường kính trong bình của lỗ thủng.
- hh = độ lún xuyên thủng lấy bằng dh.
- P = áp lực do tải trong bánh xe tác dụng ở cao trình lớp vải.
- Hoặc có thể xác định lực kháng xuyên thủng theo phương pháp AASHTO:
- Từ các thông số về cường độ CBR của nền, áp lực tác dụng của bánh xe và chiều dày lớp đất đắp sau khi đầm nén sẽ xác định được yêu cầu về độ bền của vải thuộc loại cao (H) hay trung bình (M). Từ mức độ yêu cầu về độ bền (H hoặc M), người ta có thể chọn cường độ kháng chọc thủng yêu cầu.

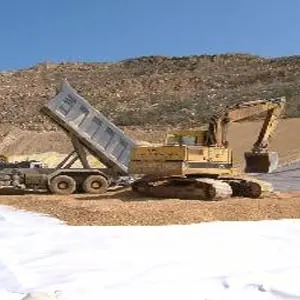

Dịch vụ thi công vải địa kỹ thuật
Vải có các đặc điểm thích hợp về lọc ngược và thoát nước
Hai tiêu chuẩn để đánh giá về đặc trưng lọc ngược là:
- khả năng giữ đất và
- hệ số thấm của vải.
Vải địa cần phải có kích thước lỗ hổng đủ nhỏ để ngăn chặn không cho các loại hạt đất cần bảo vệ đi qua.

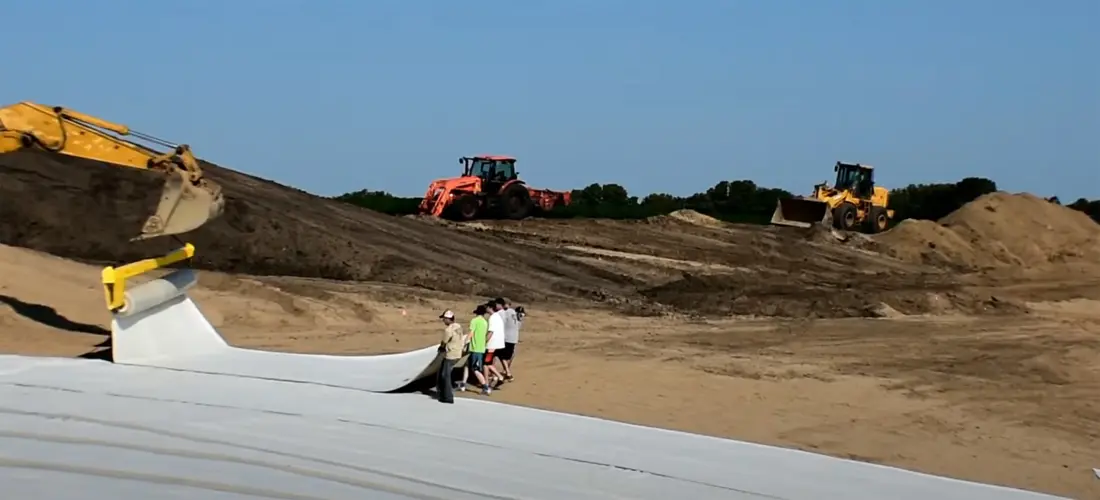

Sử dụng thiết bị cơ giới hỗ trợ nâng cuộn vải
Đồng thời kính thước lỗ hổng cũng phải đủ lớn để có đủ khả năng thấm nước bảo đảm cho áp lực nước kẽ rỗng được tiêu tán nhanh.
Độ bền cao khi tiếp xúc với ánh sáng
Tất cả các loại vải địa kỹ thuật đều bị phá huỷ khi phơi dưới ánh sáng mặt trời. Do trong quá trình xây dựng vải địa kĩ thuật bị phơi trong một thời gian dài dưới ánh sáng nên cần sử dụng loại vải có độ bền cao khi tiếp xúc với ánh sáng.
Phương pháp thi công
Vải địa kĩ thuật thường được hướng dẫn thi công vải địa kỹ thuật theo các trình tự sau:
– Chuẩn bị nền đường: phát quang những cây cối, bụi rậm, dãy cỏ trong phạm vi thi công. Gốc cây đào sâu 0.6m dưới mặt đất. Nền đường cần có độ dốc để thoát nước khi mưa.
– Trải vải địa kĩ thuật trên nền đường, lớp vải nọ nối tiếp lớp vải kia theo một khoảng phủ bì tùy thuộc vào sức chịu lực của đất,
Sức chịu lực của đất: CBR
sau cùng trải và cán đá dăm hoặc đá sỏi.
Ghi chú: hướng dẫn thi công vải địa kỹ thuật đối với vải không khâu, được khuyến cáo không nên trải quá 8m trước khi đổ đá để tránh khoảng phủ bì bị tách rời.
Công tác trải vải địa
Công tác trải vải và thi công trên mặt vải được tiến hành theo trình tự sau:
Mặt bằng trước khi trải vải cần phải được phát quang và dọn sạch gốc cây, bóc bỏ hữu cơ và các vật liệu không phù hợp khác, đào đắp đến cao độ thiết kế.

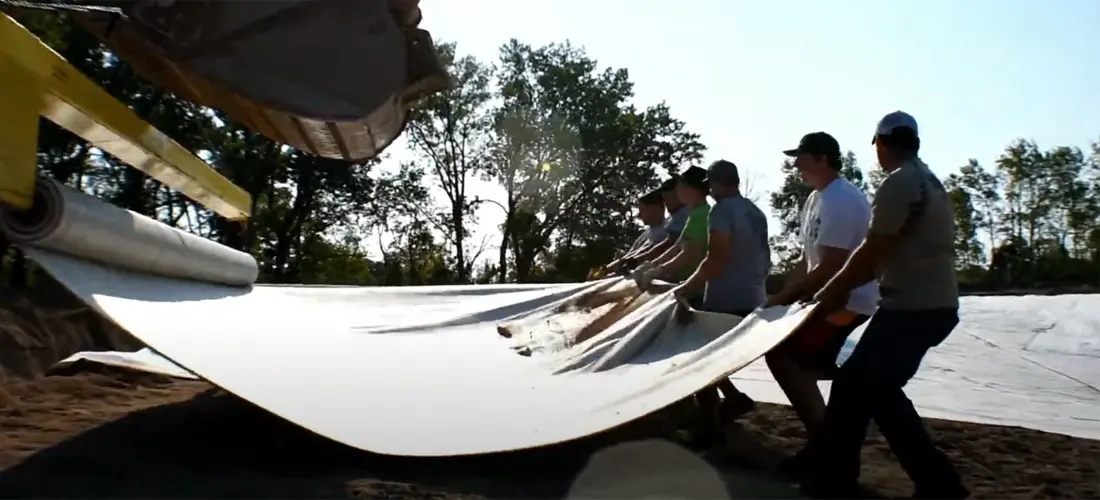

Kéo vải địa kỹ thuật
Khi sử dụng vải với mục đích ngăn cách nên trải theo chiều cuộn của vải trùng với hướng di chuyển chính của thiết bị thi công. Khi sử dụng vải với mục đích gia cường phải trải theo chiều cuộn của vải có hướng thẳng góc với tim đường. Các nếp nhăn và nếp gấp phải được kéo thẳng, nếu cần phải dùng bao cát hoặc ghim sắt (hoặc cọc gỗ) để cố định các mép vải nhằm bảo đảm các tấm vải không bị nhăn hoặc dịch chuyển trong quá trình trải vải và đắp đất trên mặt vải.
Trước khi đắp đất phải kiểm tra và nghiệm thu công tác trải vải, nếu vải bị hư hỏng và tùy theo sự chấp thuận của tư vấn giám sát, có thể sửa chữa bằng cách thay thế hoặc trải thêm một lớp vải trên chỗ bị hư hỏng với chiều rộng phủ ra ngoài phạm vi hư hỏng không nhỏ hơn chiều rộng chồng mí quy định.
Nếu không có quy định cụ thể trong đồ án thiết kế, thì thời gian tối đa kể từ khi trải vải cho đến khi đắp phủ kín mặt vải không được quá 7 ngày. Không cho phép thiết bị thi công đi lại trực tiếp trên mặt vải.
Nếu không có quy định cụ thể trong đồ án thiết kế, thì chiều dày lớp đắp đầu tiên trên mặt vải không nên nhỏ hơn 300 mm. Cần phải lựa chọn trọng lượng của thiết bị thi công phù hợp với điều kiện thực tế của đất nền sao cho vết hằn bánh xe trên lớp đắp đầu tiên không lớn hơn 75 mm để giảm thiểu sự xáo động hoặc phá hoại của nền đất yếu bên dưới.
Lớp đắp đầu tiên trên mặt vải phải được đầm sơ bộ bằng bánh xích (của máy ủi) sau đó đầm bằng lu rung cho đến khi đạt được hệ số đầm chặt yêu cầu. Hệ số đầm chặt của lớp đầm đầu tiên trên nền đất yếu nên được lấy nhỏ hơn so với hệ số đầm chặt của các lớp bên trên khoảng 5 %.
Công tác nối vải
Khi sử dụng vải phân cách và lọc thoát nước, tùy theo điều kiện thi công và đặc điểm của đất nền, các tấm vải có thể được nối may hoặc nối chồng mí như sau:
Nối chồng mí: chiều rộng chồng mí tối thiểu theo mép biên cuộn vải và giữa các đầu cuộn vải phải được lựa chọn theo điều kiện của đất nền.

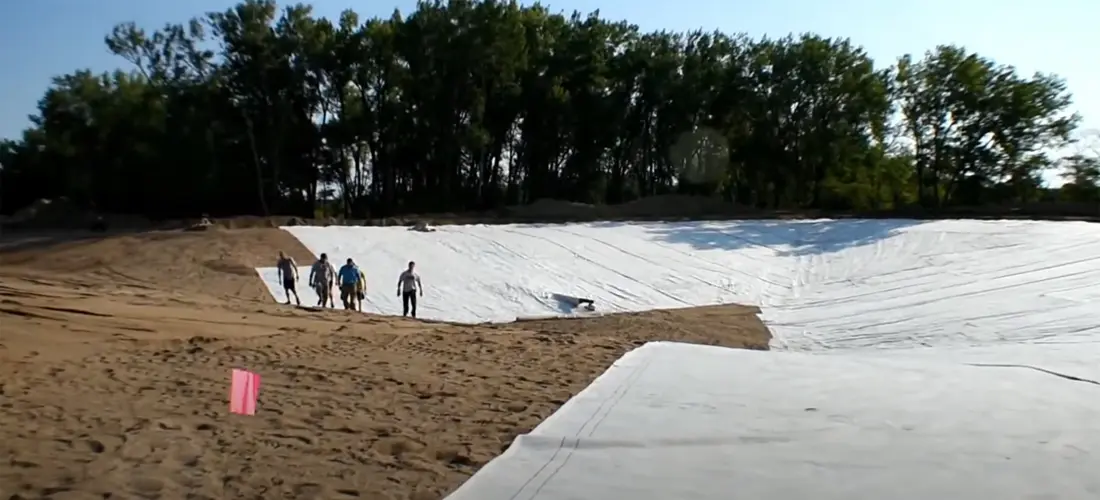

Chồng mép vải địa
Nối may:
– Chỉ may phải là sợi tổng hợp loại polypropylene, polyamide hoặc polyester như yêu cầu tại 4.3.
– Cường độ kéo mối nối (thử nghiệm theo ASTM D 4884) phải lớn hơn hoặc bằng 50 % cường độ kéo vải (thử nghiệm theo ASTM D 4595).
– Khoảng cách tối thiểu từ mép vải đến đường may ngoài cùng không được nhỏ hơn 25 mm. Trong trường hợp đường may đôi, khoảng cách giữa hai đường may không được nhỏ hơn 5 mm.
– Đường may phải nằm ở mặt trên để có thể quan sát và kiểm tra chất lượng đường may sau khi trải vải. Khoảng cách mũi chỉ từ 7 mm đến 10 mm.
Khi sử dụng vải làm lớp phân cách trong trường hợp thi công cắm bấc thấm, giếng cát, cọc cát phải may nối. Cường độ kéo mối nối (thử nghiệm theo ASTM D 4884) không nhỏ hơn 70% cường độ kéo vải (thử nghiệm theo ASTM 4595).
Khi sử dụng vải gia cường phải may nối. Cường độ kéo mối nối không nhỏ hơn 50% cường độ kéo vải đối với chiều khổ vải và không nhỏ hơn 70 % đối với chiều cuộn vải, thử nghiệm theo ASTM D 4595.
Điều kiện đất nền | Chiều rộng chồng mí tối thiểu |
CBR > 2 % hoặc su > 60 kPa | 300 mm ÷ 400 mm |
1 % ≤ CBR ≤ 2 % hoặc 30 kPa ≤ su ≤ 60 kPa | 600 mm ÷ 900 mm |
0,5 % ≤ CBR < 1 % hoặc 15 kPa ≤ su < 30 kPa | 900 mm hoặc nối may |
CBR < 0,5 % hoặc su < 15 kPa | phải nối may |
Tất cả mối nối ở đầu cuộn vải | 900 mm hoặc nối may |
Chỉ tiêu đánh giá địa chất theo khảo sát của tư vấn
